Trubky z nitridu křemíku: Co jsou zač, proč jsou odolné a kde je použít

Co je trubice z nitridu křemíku a čím se liší od jiné keramiky?

Trubka z nitridu křemíku je dutá válcová součástka vyrobená z nitridu křemíku (Si3N4), pokročilé strukturální keramiky vytvořené chemickým spojením atomů křemíku a dusíku do husté, kovalentně vázané sítě. Na rozdíl od oxidové keramiky, jako je oxid hlinitý nebo oxid zirkoničitý – které jsou nejrozšířenější technickou keramikou – je nitrid křemíku neoxidová keramika, která své výjimečné vlastnosti odvozuje od pevnosti a směrovosti svých kovalentních vazeb Si–N spíše než z iontové vazby. Tento zásadní rozdíl v atomové struktuře je to, co dává Si3N4 trubkám jejich pozoruhodnou kombinaci vysoké pevnosti, nízké hustoty, vynikající odolnosti proti tepelným šokům a vynikajícího výkonu současně v oxidačních, korozních a mechanicky náročných prostředích.

Z praktického hlediska je keramická trubice z nitridu křemíku jedním z mála materiálů, které lze umístit do prostředí pece s teplotou 1 400 °C, vystavit rychlému ochlazení, ponořit do roztaveného kovu a mechanicky zatížit – to vše bez lámání nebo výrazné degradace. Většina kovů by za těchto podmínek oxidovala nebo tekla; většina ostatní keramiky by tepelným šokem praskla. Tato kombinace vlastností vysvětluje, proč trubky z nitridu křemíku dosahují prémiových cen a jsou určeny pro aplikace, kde standardní materiály trvale selhávají.

Trubky z nitridu křemíku jsou komerčně dostupné v široké škále velikostí — od tenkostěnných laboratorních zkumavek s vnějším průměrem několika milimetrů až po velké průmyslové ochranné trubky o vnějším průměru přesahujícím 60 mm a délce 1 500 mm. Konkrétní jakost, metoda slinování a požadované rozměrové tolerance silně závisí na konečné aplikaci a výběr správné kombinace těchto proměnných je stejně důležitý jako samotný výběr základního materiálu.

Klíčové fyzikální a mechanické vlastnosti hadiček z nitridu křemíku

Výkonnostní výhody trubice z nitridu křemíku Konkurenční materiály mají kořeny ve specifickém souboru fyzikálních, mechanických a tepelných vlastností. Pochopení těchto vlastností z kvantitativního hlediska umožňuje inženýrům a kupujícím provádět informovaná srovnání a zdůvodňovat rozhodnutí o výběru materiálu zúčastněným stranám.

Zvláště pozoruhodná je kombinace vysoké lomové houževnatosti a vysoké pevnosti v ohybu. Většina keramiky obchoduje jednu za druhou – materiál, který je velmi tvrdý, má tendenci být křehký a náchylný ke katastrofickému šíření trhlin. Nitrid křemíku dosahuje obojího, protože jeho mikrostruktura podlouhlých zrn β-Si3N4 působí v mikroměřítku jako kompozit vyztužený vlákny, vychyluje a přemosťuje trhliny, spíše než aby jim umožňoval, aby se šířily materiálem přímo.

Třídy nitridu křemíku a výrobní metody: Které z nich skutečně potřebujete

Ne všechny trubky z nitridu křemíku jsou vyráběny stejným způsobem a proces slinování použitý k zhuštění materiálu má hluboký vliv na jeho konečnou mikrostrukturu, hustotu, pevnost a cenu. Pochopení hlavních tříd vám pomůže určit správnou trubku pro vaši aplikaci spíše než přehnané nebo nedostatečné specifikace – obojí má významný dopad na náklady.

Nitrid křemíku lisovaný za tepla (HPSN)

Za tepla lisovaný nitrid křemíku se vyrábí současným působením vysokého tlaku (typicky 20–30 MPa) a vysoké teploty (1 600–1 800 °C) na prášek nitridu křemíku se slinovacími pomocnými látkami, jako je MgO, Al₂O₃ nebo Y₂O3. Tento proces řídí plné zhuštění a produkuje materiál s nejvyšší mechanickou pevností a nejnižší porézností ze všech typů Si3N4 – lze dosáhnout pevnosti v ohybu 800–1 000 MPa. Proces lisování za tepla však omezuje tvary, které lze vyrobit; jednoduché geometrie jako ploché desky, kotouče a krátké válce jsou praktické, ale složité nebo tenkostěnné trubky jsou obtížné a drahé. HPSN se obvykle používá tam, kde je primárním požadavkem maximální pevnost a geometrická omezení jsou přijatelná.

Slinutý nitrid křemíku spojený s reakcí (SRBSN)

SRBSN se vyrábí dvoustupňovým procesem: nejprve se křemíkový kovový prášek vytvaruje do požadovaného zeleného tvaru a nitriduje se při ~1 300 °C, aby se přeměnil na reakční vázaný nitrid křemíku (RBSN), který si zachovává svůj tvar s velmi nízkým smrštěním. Výsledný porézní předlisek RBSN se pak slinuje při vyšší teplotě se slinovacími pomocnými látkami, aby se uzavřela zbytková poréznost a dosáhlo se téměř plné hustoty. Tato cesta umožňuje výrobu složitých tvarů včetně dlouhých tenkostěnných trubek s vynikající rozměrovou přesností a relativně nízkými náklady na nástroje. Trubky SRBSN nabízejí pevnost v ohybu 600–800 MPa a vynikající odolnost proti tepelným šokům, díky čemuž jsou nejběžnější volbou pro ochranné trubky termočlánků, pláště ponorných ohřívačů a aplikace průmyslových pecí.

Slinutý nitrid křemíku tlakově sintrovaný (GPSSN)

Plynotlaké slinování využívá při vysokoteplotním slinování zvýšenou dusíkovou atmosféru (typicky 1–10 MPa) k potlačení rozkladu nitridu křemíku při teplotách nad 1 700 °C, což umožňuje vyšší zhušťovací teploty bez potřeby lisovacího zařízení používaného při lisování za tepla. Výsledkem je plně hustý materiál s pevností a houževnatostí blížící se HPSN, ale s větší volností při tvarování. GPSSN je zvláště ceněn pro aplikace vyžadující zachování pevnosti při zvýšených teplotách – nad 1200 °C – kde skleněné fáze na hranicích zrn v jiných jakostech začínají měknout. Je běžně specifikován pro náročné letecké, turbínové a vysoce výkonné průmyslové aplikace.

Reaction-bonded Silicon Nitride (RBSN)

Reakčně vázaný nitrid křemíku bez následného slinovacího kroku vytváří porézní materiál (10–25 % zbytkové pórovitosti) s nižší pevností než plně husté druhy – typicky 150–300 MPa v pevnosti v ohybu. Hlavní výhodou RBSN je rozměrová přesnost: protože nitridace křemíkového kovu způsobuje prakticky nulovou čistou změnu objemu, lze součásti RBSN obrábět do téměř konečných rozměrů ve stavu křemíkového kovu a poté nitridovat téměř bez rozměrových změn, což eliminuje nákladné broušení diamantem po spékání. Trubky RBSN se používají v aplikacích s nižším namáháním, kde rozměrová přesnost nebo složitá vnitřní geometrie převažuje nad potřebou maximální pevnosti.

Primární průmyslové aplikace trubic z nitridu křemíku

Keramické trubice z nitridu křemíku se používají v překvapivě široké škále průmyslových odvětví, z nichž každé využívá jinou podmnožinu schopností materiálu. V každém případě aplikace zahrnuje podmínky, které rutinně ničí nebo rychle degradují alternativní materiály – což je přesně důvod, proč jsou vyšší náklady na Si3N4 trubky oprávněné.

Ochranné trubky termočlánků ve vysokoteplotních pecích

Jednou z nejrozšířenějších aplikací pro ochranné trubky z nitridu křemíku jsou pláště termočlánků v průmyslových pecích pracujících nad 1200 °C. Ochranná trubice termočlánku slouží jako fyzikální a chemická bariéra mezi vodiči termočlánkového snímače a drsnou atmosférou pece – chrání je před oxidačními plyny, korozivními produkty spalování a mechanickým kontaktem a zároveň vede teplotní signál s minimální chybou. Trubky z nitridu křemíku vynikají v této roli, protože odolávají oxidaci až do 1 400 °C na vzduchu, mají vysokou tepelnou vodivost ve srovnání s ostatními keramikami (což snižuje tepelné zpoždění mezi stěnou trubky a snímacím spojem uvnitř) a dokážou přežít opakované tepelné cykly, které spouštění a vypínání pece vyžaduje, aniž by praskly.

Konkrétně v pecích na tavení a udržování hliníku ochranné trubice termočlánku z nitridu křemíku dramaticky překonávají alternativy oxidu hlinitého. Roztavený hliník rychle smáčí a proniká do trubek z oxidu hlinitého, což vede během týdnů k prasknutí a selhání termočlánku. Nitrid křemíku není smáčen roztaveným hliníkem nebo většinou jiných neželezných kovů, což umožňuje životnost měřenou v měsících nebo letech za stejných podmínek.

Pouzdra ponorného ohřívače z roztaveného kovu a stoupací trubice

Ponorné trubky z nitridu křemíku se široce používají při tlakovém lití hliníku, zinku a hořčíku a slévárenských provozech jako pláště pro elektrické ponorné ohřívače a jako stoupací trubky v nízkotlakých licích strojích. V těchto aplikacích je trubka v přímém nepřetržitém kontaktu s roztaveným kovem při teplotách 700–900 °C po dlouhou dobu. Nesmáčivé chování Si3N4 v roztaveném hliníku je zde kritickou vlastností — zabraňuje infiltraci kovu do stěny trubky, čímž eliminuje degradační mechanismus, který ničí konkurenční materiály. Kombinace vysoké odolnosti proti tepelnému šoku (nezbytné pro počáteční ponoření do roztaveného kovu), chemické inertnosti vůči tavenině a mechanické pevnosti pod hydrostatickým tlakem sloupce roztaveného kovu činí z nitridu křemíku materiál volby pro tuto náročnou aplikaci.

Trubky pro zpracování polovodičů a solárního průmyslu

Při výrobě polovodičových plátků a výrobě solárních článků se trubky z nitridu křemíku používají jako procesní trubky a nosiče lodí uvnitř difuzních pecí, oxidačních pecí a reaktorů chemického nanášení z plynné fáze (CVD). Tato prostředí zahrnují požadavky na ultra vysokou čistotu, řízenou atmosféru reaktivních plynů (HCl, O₂, N₂, H2) a přesně řízené teploty až do 1 200 °C. Nitrid křemíku nabízí extrémně nízkou úroveň kovového znečištění ve srovnání s křemennými trubicemi při teplotách, kdy křemen začíná odskelnat a ztrácet svou strukturální integritu. Procesní trubky Si3N4 také nabízejí vynikající odolnost vůči tepelným šokům rychlých cyklů proplachování plynem, které jsou běžné v moderních polovodičových procesech.

Letecký a kosmický průmysl a součásti plynových turbín

Kombinace nízké hustoty, zachování pevnosti při vysokých teplotách a vynikající odolnosti proti tečení z nitridu křemíku činí atraktivní strukturální keramiku pro letecké aplikace. Si3N4 trubky a trubkové komponenty byly zkoumány a implementovány ve vložkách spalovacích vložek plynových turbín, trubkách výměníků tepla pro vysoce účinné rekuperátory a součástech trysek, kde snížení hmotnosti při zvýšených provozních teplotách poskytuje výhody výkonu a spotřeby paliva, kterým se žádná kovová slitina nevyrovná. Výzvou při zavádění v letectví není materiálový výkon, ale demonstrace spolehlivosti a certifikace – keramické součásti vyžadují rozsáhlé pravděpodobnostní metodologie návrhu, aby byla zohledněna jejich vlastní citlivost na vady.

Chemické zpracování a manipulace s korozivními kapalinami

Keramické trubky z nitridu křemíku se používají jako reakční trubky, trubky výměníků tepla a průtokové trubky v prostředích chemického zpracování zahrnujících silné kyseliny (kromě kyseliny fluorovodíkové), alkálie při mírných teplotách a agresivní organické sloučeniny, které by způsobily korozi kovových alternativ. Si3N4 je odolný vůči většině minerálních kyselin při pokojové teplotě a udržuje si dobrou chemickou odolnost při zvýšených teplotách, kde jsou kovové doplňky degradovány korozí ekonomicky nepřijatelnou rychlostí. Při výrobě speciálních chemikálií, léčiv a elektronických chemikálií, kde je kovová kontaminace procesního proudu nepřijatelná, poskytují trubky z nitridu křemíku chemickou inertnost i mechanickou odolnost, aby fungovaly jako konstrukční komponenty procesu.

Trubice z nitridu křemíku vs. jiné vysoce výkonné keramické trubice

Inženýři, kteří vybírají keramickou trubici pro náročnou aplikaci, obvykle volí mezi nitridem křemíku a jedním nebo více konkurenčními pokročilými keramickými materiály. Správná volba závisí na konkrétní kombinaci vlastností, které vaše aplikace vyžaduje. Následující srovnání pokrývá nejčastěji hodnocené alternativy.

Trubky z karbidu křemíku jsou nejbližším konkurentem nitridu křemíku ve vysokoteplotních konstrukčních aplikacích. SiC nabízí vyšší tepelnou vodivost a mírně lepší výkon nad 1 400 °C v inertní atmosféře, ale jeho nižší lomová houževnatost jej činí náchylnějším ke katastrofálnímu selhání způsobenému mechanickým nárazem nebo vážnými tepelnými šoky. Pro aplikace, kde dochází jak k teplotnímu šoku, tak k mechanickému namáhání – jako je termočlánková ochrana ve slévárenském prostředí – je Si3N4 obecně bezpečnější volbou i přes strop SiC s vyšší teplotou.

Jak specifikovat trubici z nitridu křemíku: Rozměry, tolerance a povrchová úprava

Objednání keramické trubice z nitridu křemíku vyžaduje přesnější specifikaci než objednání standardní kovové nebo plastové trubice. Protože Si3N4 je křehký materiál obráběný diamantovým broušením po slinování, mají rozměrové tolerance a povrchová úprava přímý dopad jak na cenu, tak na spolehlivost součásti v provozu. Vědět, co specifikovat – a jakou úroveň přesnosti skutečně potřebujete – pomáhá kontrolovat náklady, aniž by došlo ke snížení výkonu.

• Vnější průměr (OD) a vnitřní průměr (ID): Standardní komerční trubice z nitridu křemíku jsou k dispozici ve vnějších průměrech v rozmezí od přibližně 6 mm do 60 mm s tloušťkou stěny od 2 mm do 10 mm. Vlastní rozměry vyrábíme na vyžádání. Určete OD a ID odděleně, spíše než OD a tloušťku stěny, abyste se vyhnuli nejednoznačnosti, a uveďte, zda se tolerance vztahuje na slinutý rozměr nebo na broušený rozměr. Tolerance broušení ±0,05–0,1 mm jsou typické pro přesné aplikace; Tolerance jako slinuté jsou podstatně širší (±0,5–1,0 mm v závislosti na jakosti a velikosti).
• Délka: Trubky ze slinutého nitridu křemíku jsou k dispozici ve standardních délkách až do přibližně 1 500 mm pro třídy SRBSN. Specifikujte jmenovitou délku a přijatelnou toleranci – obvykle ±1–2 mm pro trubky řezané na délku nebo těsněji, pokud se trubka musí v sestavě dotýkat zarážky.
• Přímost: Dlouhé trubky z nitridu křemíku (nad 300–400 mm) mohou vykazovat mírné prohnutí z procesu slinování. Specifikujte maximální odchylku přímosti – obvykle 0,5 mm na 300 mm délky pro standardní jakost nebo 0,2 mm na 300 mm pro přesné aplikace. Přímost je zvláště důležitá u ochranných trubek termočlánků, kde musí vodič senzoru procházet celou délkou otvoru bez vázání.
• Povrchová úprava (Ra): As-slinuté povrchy mají drsnost přibližně Ra 1,5–3,0 μm. Broušené povrchy mohou být specifikovány na Ra 0,4–0,8 μm pro všeobecné strojírenské aplikace nebo Ra 0,1–0,2 μm pro přesné nebo těsnící povrchy. Jemnější povrchové úpravy výrazně zvyšují náklady díky dalším brusným průchodům a jsou nutné pouze tam, kde povrch trubky tvoří těsnění, kluzný kontakt nebo je opticky kontrolován na vady.

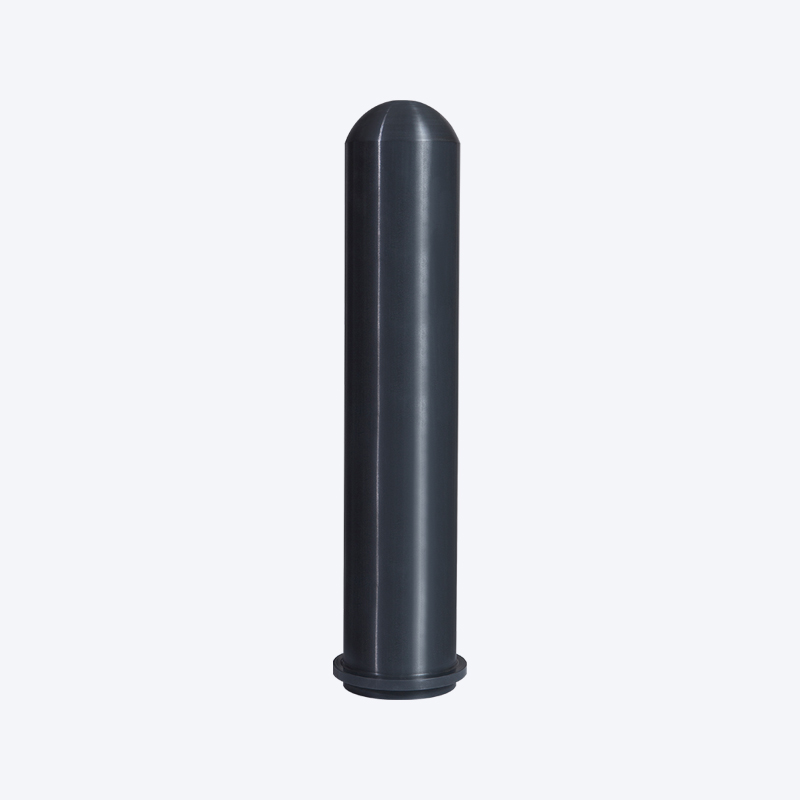

• Koncová geometrie: Určete, zda mají být konce trubek otevřené, uzavřené (klenuté nebo s plochým dnem) nebo zkosené. Ochranné trubky s uzavřeným koncem – nejběžnější konfigurace plášťů termočlánků – vyžadují, aby byl uzavřený konec specifikován s minimální tloušťkou stěny a maximálním poloměrem vnitřního rohu, aby se zabránilo koncentraci napětí. Důrazně se doporučuje zkosení nebo zaoblení otevřených konců, aby se zabránilo odštípnutí během manipulace a instalace.
• Hustota a pórovitost: Pro kritické aplikace specifikujte minimální hustotu (obvykle ≥3,1 g/cm³ pro SRBSN, ≥3,2 g/cm³ pro GPSSN) a vyžádejte si certifikát o shodě s naměřenými hodnotami hustoty. Pórovitost nad přijatelnou úrovní vytváří preferenční cesty pro oxidaci, korozi a infiltraci roztaveného kovu, což zkracuje životnost.

Pokyny pro manipulaci, instalaci a životnost

I ta nejlepší trubice z nitridu křemíku bude mít nedostatečnou výkonnost nebo předčasně selže, pokud je s ní zacházeno, instalována nebo provozována nesprávně. Keramika je nemilosrdná k praktikám, které kovové součásti běžně tolerují – pochopení jejich specifických požadavků na manipulaci je zásadní pro získání plné hodnoty z investice.

Manipulace a skladování

S trubičkami z nitridu křemíku by se mělo manipulovat v čistých bavlněných nebo nitrilových rukavicích, aby se zabránilo kontaminaci přesných povrchů. Nikdy nepoužívejte kovové nástroje k tlačení trubky dovnitř nebo ven z tvarovky – mechanické bodové zatížení keramického povrchu může iniciovat povrchové trhliny, které se šíří při tepelném nebo mechanickém namáhání během provozu. Zkumavky skladujte svisle v polstrovaných stojanech nebo vodorovně na měkkých podpěrách, aby se zabránilo prohnutí nebo poškození kontaktem. Před instalací zkontrolujte každou trubku při dobrém osvětlení, zda neobsahuje třísky, praskliny nebo povrchové vady – jakákoli viditelná prasklina nebo hrana je důvodem k zamítnutí, protože praskliny v keramice při cyklickém zatížení progresivně rostou.

Doporučené postupy instalace

Při instalaci trubice z nitridu křemíku do kovového pouzdra, držáku nebo žáruvzdorné podpěry vždy poskytněte mezi keramiku a jakýkoli pevný kovový kontaktní povrch vyhovující mezivrstvu – obvykle objímku z keramických vláken, vysokoteplotní materiál těsnění nebo pružnou grafitovou pásku. Přímé pevné upínání kov-keramika vytváří koncentrace napětí, které lámou keramiku i při malých upínacích silách. Mezi trubkou Si3N4 a jakoukoli okolní kovovou konstrukcí povolte rozdílovou mezeru tepelné roztažnosti; nitrid křemíku expanduje při přibližně 3 × 10⁻⁶ /°C, zatímco ocel expanduje při 12 × 10⁻⁶ /°C – čtyřikrát rychleji – takže trubka nainstalovaná s přiléhavým uložením při pokojové teplotě bude při stoupající teplotě stlačována ocelí.

Termální cyklování a rampové rychlosti

Navzdory vynikající odolnosti nitridu křemíku vůči teplotním šokům ve srovnání s jinou keramikou, extrémně rychlé změny teploty stále vytvářejí vnitřní tepelné pnutí. U aplikací zahrnujících řízený ohřev a chlazení pece – jako jsou laboratorní trubkové pece nebo polovodičové difúzní trubice – omezte rychlost náběhu na 5–10 °C za minutu pro trubky s tloušťkou stěny nad 5 mm. Pro operace vkládání a vytahování pece v prostředí sléváren, kde je nevyhnutelné rychlé ponoření do roztaveného kovu, předehřejte trubku před ponořením alespoň na 200–300 °C, abyste snížili počáteční teplotní gradient. Tento jediný postup může prodloužit životnost trubek o 50 % nebo více v aplikacích s roztaveným kovem.

Monitorování a indikátory konce životnosti

Ochranné trubky z nitridu křemíku v nepřetržitém vysokoteplotním provozu by měly být kontrolovány v pravidelných intervalech – obvykle během plánované odstávky výroby. Indikátory, že se trubice blíží ke konci životnosti, zahrnují viditelnou povrchovou oxidaci nebo změnu barvy nad očekávaný rozsah, rozměrové změny na horkém konci (indikující lokalizovanou ztrátu materiálu nebo tečení), ztrátu plynotěsnosti (zjistitelnou tlakovou zkouškou trubek s uzavřeným koncem), slyšitelné změny akustické odezvy při poklepání (tupý spíše než čirý kroužek naznačuje vnitřní prasknutí) a jakoukoli viditelnou prasklinu nebo odlupování na vnějším povrchu. Vyměňujte zkumavky proaktivně na základě kontrolních zjištění, spíše než čekání na poruchu v provozu, což riskuje kontaminaci produktu, ztrátu termočlánku a poškození zařízení.

Sourcing trubek z nitridu křemíku: Co hledat u dodavatele

Globální trh s keramickými trubicemi z nitridu křemíku zahrnuje širokou škálu dodavatelů – od hlavních pokročilých výrobců keramiky s plnou vlastní výrobní kapacitou až po distributory, kteří odebírají od výrobců třetích stran. Kvalita, konzistence a spolehlivost Si3N4 trubek se mezi dodavateli výrazně liší a důsledky přijetí nestandardního materiálu v kritické aplikaci mohou být vážné. Následující kritéria pomáhají identifikovat dodavatele schopného dodávat konzistentní produkt vhodný pro aplikaci.

• Vlastní výroba vs. přeprodej: Dodavatelé, kteří vyrábějí své vlastní Si₃N₄ trubice, mají přímou kontrolu nad výběrem prášku, podmínkami slinování a testováním kvality. Tato sledovatelnost je důležitá, když potřebujete konzistenci jednotlivých šarží a máte právo kontrolovat kvalitu výroby. Distributoři mohou nabízet konkurenceschopné ceny, ale obvykle mají menší transparentnost ve výrobním procesu a mohou mezi objednávkami měnit zdroje.
• Certifikace kvality a zkušební dokumentace: Renomovaní dodavatelé poskytují ke každé zásilce certifikát o shodě s uvedením naměřené hustoty, použitého procesu slinování a výsledků rozměrové kontroly. Pro kritické aplikace si vyžádejte od akreditované zkušební laboratoře údaje o vlastnostech materiálů třetích stran – pevnost v ohybu, tepelnou vodivost a chemické složení – spíše než se spoléhat pouze na data vygenerovaná dodavatelem.
• Možnost zakázkové výroby: Pokud vaše aplikace vyžaduje nestandardní rozměry, uzavřené konce, obrobené prvky nebo specifické povrchové úpravy, potvrďte, že dodavatel má vlastní schopnost diamantového broušení a obrábění k výrobě těchto prvků. Mnoho distributorů může dodávat pouze standardní katalogizované velikosti.
• Technická podpora aplikací: Nejlepší dodavatelé trubek z nitridu křemíku nabízejí technickou podporu, která vám pomůže vybrat správnou třídu a určit rozměry správně pro vaši aplikaci. To je zvláště cenné, pokud přecházíte z jiného keramického materiálu nebo kovu na Si₃N₄ poprvé a potřebujete poradit ohledně návrhu instalace, postupů tepelného cyklování a očekávané životnosti.
• Minimální objednací množství a dodací lhůty: Trubky z nitridu křemíku nejsou zbožím. Standardní velikosti mohou být dostupné ze skladu pro rychlé dodání, ale vlastní rozměry obvykle vyžadují 4–12 týdnů dodací lhůty na výrobu. Před sestavováním rozpočtu si ujasněte minimální množství objednávek – někteří výrobci vyžadují minimální objednávky 10–20 kusů u nestandardních položek, což má vliv na plánování zásob a peněžních toků pro uživatele s menším objemem.
